大跨距電纜橋架是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、控制電纜、照明電纜及配件等。與鐵制橋架相比，具有使用壽命長（一般設計壽命為二十年）、安裝方便且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，甚至更長）、切割方便、不需維護等優越性。

主要技術性能：1、普通型性能指標

名稱

彎曲強度(Mpa)

沖擊強度(KJ/m2)

比重(Kg/m

耐25%H2SO4(g/m2)

耐30%HCL(g/m2)

耐50%N2OH(g/m2)

自然老化年數

指標

180

90

1.7~2.0

±2

±2

±2.5

≥20年

備注

浸泡24h

浸泡24h

浸泡24h

2、阻燃型性能指標

名稱

氧指數

水平燃燒試驗等級

著火危險試驗等級

彎曲負載變形溫度

指標

≥34.OI

I級(Class)

V-0級(Class)

≥200℃

3、電氣型性能指標

名稱

漏電起痕指數

表面電阻率

工頻擊穿強度

體積電陰率

指標

CTI≥600

≥1×1012Ω

≥70kv

≥1×1013ΩCM

4、高強型性能指標

名稱

彎曲強度(MPa)

沖擊強度(KJ/m2)

比重(Kg/m2)

纖維含量(%)

指標

≥300

≥200

1.9~2.2

30~35

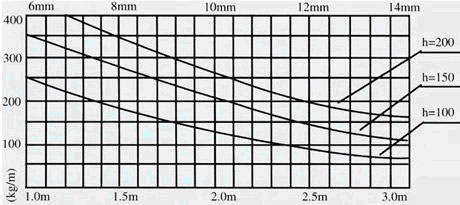

載荷能力：BHQ-C、P、T普通型載荷曲線圖

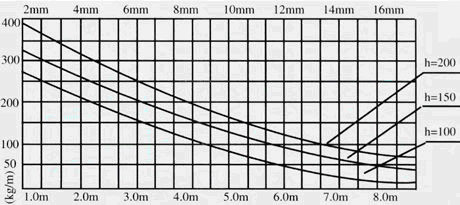

BHQ-DC、DP、DT大跨距重載荷曲線圖

安裝與維護：1、橋架高度為50、100時每端各6只連接孔，高度為150、200時每端各12只連接孔。2、支撐間距：支撐間距應小于等于載荷曲線允許載荷和支撐跨距。3、橋架寬度：選擇電纜橋架的寬度時，應留有一定的備用空位，以便為今后增添電纜用。4、隔開敷設：當電力電纜和控制電纜較少時，可以在同一電纜橋架安裝，但中間須用隔板　　將電力電纜和控制電纜隔開敷設。5、電纜固定：匯線橋架水平敷設時，橋架之間的連接應盡量設置在跨距1/4處。水平走向的　　電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。
